Bodenradar mit bis zu 40 m Tiefenleistung OKM Gepard GPR 3D

OKM Gepard GPR 3D
OKM Gepard GPR 3D delivery scope
OKM Gepard GPR 3D Georadar
OKM Gepard GPR 3D Georadar in use
OKM Gepard GPR 3D Georadar in use
OKM Gepard GPR 3D Georadar in use
OKM Gepard GPR 3D Georadar in use
OKM Gepard GPR 3D
OKM Gepard GPR 3D delivery scope
OKM Gepard GPR 3D Georadar
OKM Gepard GPR 3D Georadar in use
OKM Gepard GPR 3D Georadar in use
OKM Gepard GPR 3D Georadar in use
OKM Gepard GPR 3D Georadar in use
  • Flexibel & leistungsstark: Bodendurchdringung mit einem omnidirektionalen, ungeschirmten Übertragungssystem, um bis zu 40 m Tiefe zu erreichen
  • Detektionstiefe: Mit dieser Technologie fanden Kunden Objekte in bis zu 40 m Tiefe
  • Anwendung: Archäologie, Geotechnik, Schatzsuche
  • Betriebsarten: Bodenscan, Livestream
  • Detektierbare Objekte: Unterirdische Strukturen wie Rohrleitungen, Hohlräume, Kabel, Tunnel, Bunker und Fundamente
EUR 19.990,00
AED 82,358.80 | USD 24,990.00

zzgl. MwSt., Versandkosten und ggf. Zollgebühren

+971 50 3426171

Mo-Fr 9-17 Uhr Sa und So nach Vereinbarung

Sprachen: عربي (AR), English (EN), Deutsch (DE)

Weitere Kontaktmöglichkeiten »

Bitte beachten Sie bei der Verwendung des Produkts: Die Antennen sind nicht abgeschirmt!
Gepard GPR 3D Messungen können jetzt auch in Visualizer 3D Studio geöffnet, optimiert und analysiert werden! Mehr erfahren
  • 24
  • 23
  • 22
  • 21
  • 20
  • 19
  • 18
  • 17
  • 16
  • 15
  • 14
  • 13
  • 12
  • 11
  • 10
  • 9
  • 8
  • 7
  • 6
  • 5
  • 4
  • 3
  • 2
  • 1
OKM Gepard GPR 3D
OKM Gepard GPR 3D
OKM Gepard GPR 3D
OKM Gepard GPR 3D
OKM Gepard GPR 3D
OKM Gepard GPR 3D

2D-Visualisierung

3D-Visualisierung

Live Stream

GPR

Höhenverstellung

Farbbildschirm / Touchscreen

Funktechnologie

Interner Speicher

Kopfhörer

Mehrsprachige Bedienung

Lautsprecher

Wiederaufladbare Hochleistungsbatterie

Das Gepard GPR ist ein sehr flexibel einsetzbares und leistungsfähiges Bodenradar zur Ortung von unterirdischen Anomalien wie Rohrleitungen, Kabelkanälen, Tunneln, Höhlen, Bunkern, Fundamenten und ähnlichem.

Das Gepard Bodenradar verwendet ein ungerichtetes und ungeschirmtes Sendesystem, um eine maximale Tiefeneindringung von bis zu 40 m zu erreichen. Dieses leichtgewichtige, agile und kompakte Bodenradargerät lässt sich dank Android Tablet von einem einzelnen Benutzer verwenden.

Knights Templar Treasure Hunt: Archaeological Expedition to Poland
June 01, 2022

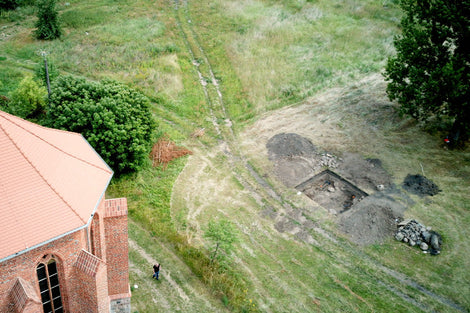

Erforschungen in und um die Templer-Kirche in Polen

Vor kurzem wurde in Polen eine Ausgrabung mit Schwerpunkt auf der Suche nach Tunneln und Gewölben rund um und in der Kirche der Tempelritter durchgeführt. Lesen Sie mehr über die ...

Weiterlesen

Das RADAR (Radio Detection and Ranging) des Gepard GPR 3D sendet ein Signal in den Boden und wartet auf die Reflektion bzw. das Echo dieses Signals, um unterirdische Anomalien zu detektieren.

OKM Georadar Gepard GPR

Detektierbare Objekte und Strukturen

  • unterirdische Mauern, Fundamente und stahlarmierte Betonplatten
  • versteckte Hohlräume, Gräber und Grabkammern
  • unterirdische Flussläufe und Grundwasserspiegel
  • vergrabene Rohrleitungen, Rohre, Kanäle und Kabelstränge
  • verfüllte Brunnen, Stollen, Tunnel und Schützengräben
  • verborgene Klärgruben, Verteilerkästen und Abflüsse
  • geheime Tunnel, Bunker und Verstecke
  • vergrabene Schatzkisten, Statuen und Schatzverstecke
OKM Georadar Gepard GPR

Optimierung der Bodenuntersuchung

Das Gepard Bodenradar sendet in einem Frequenzbereich zwischen 60 MHz und 300 MHz, der durch verstellbare Teleskopantennen realisiert wird. Außerdem verfügt das Gepard GPR über viele automatische Einstellungen, um die Bodenuntersuchungen auf verschiedenen Bodentypen zu optimieren und die Bedienung des Bodenradars für den Anwender zu vereinfachen. Sie stellen einfach die Tiefenreichweite ein und beginnen mit Ihrer geophysikalischen Messung.

OKM Georadar Gepard GPR

Messdaten-Analyse mit Android App

Die gesammelten Messdaten des Bodenradars werden direkt an ein Android Tablet gesendet. Die Android Software empfängt die Messdaten mittels WiFi und zeigt diese sofort am Bildschirm an.

Die Software bietet unter anderem Möglichkeiten zur Integration von GPS-Daten und Google Maps sowie die Funktion automatisches Filtern und die Eingabe von individuellen Notizen. Die vorhandenen Filtermöglichkeiten verbessern die Messergebnisse und unterstützen Sie bei der Suche nach verborgenen Objekten und Strukturen. Aufgrund der integrierten GPS-Unterstützung können alle Bewegungsmuster zusammen mit den Messwerten abgespeichert werden.

GPR Scanauswertung in Visualizer 3D Studio

Die neuen Renderansichten in OKMs 3D-Software Visualizer 3D Studio ermöglichen die Visualisierung von detektierten Strukturen für detailliertere Analysen.

Gepard GPR Scan in Visualizer 3D Studio
Radargramm 2D eines Gepard GPR-Scans in Visualizer 3D Studio

Sobald Sie eine GPR-Messung öffnen, wird in der Hauptsymbolleiste eine weitere Schaltfläche aktiv. Hier können Sie zwischen der 2D- und 3D-Renderansicht wechseln.

Gepard GPR Scan in Visualizer 3D Studio
Volumetrische 3D-Ansicht eines Gepard GPR-Scans in Visualizer 3D Studio

Verbessern Sie das Messergebnis, indem Sie z.B. einen der neu hinzugefügten OKM GPR-Bodentypen (rechte Seitenleiste) auswählen und die Visualisierung (rechte Seitenleiste) konfigurieren, z.B. Glättung auswählen.

Gepard GPR Scan in Visualizer 3D Studio
Volumetrische 3D-Ansicht einer Gepard GPR Messung mit optimiertem Schwellenwert

Im Menü Visualisierung (rechte Seitenleiste) können Sie den Schwellenwert ändern, um die Anzahl der ausgeblendeten/sichtbaren Messwerte und die entsprechenden Farben für die volumetrische Renderansicht zu regulieren.

Dies hilft Ihnen, sich auf die wichtigsten Ziele in Ihrem Messergebnis zu konzentrieren.

Archäologie

Baugrunduntersuchung

Forensik

Versorger / Stadtwerke

Hohlraumsuche

Landwirtschaft

Militariasuche

Schatzsuche

OKM Suchaufträge

1xKontrolleinheit
1xAndroid Tablet
2xTeleskopgestänge
1xSending Antenna for Gepard GPR 3D
1xReceiving Antenna for Gepard GPR 3D
1xUSB-Stick mit OKM Visualizer 3D Studio Professional Edition
1xBluetooth Kopfhörer inkl. Ladekabel
1xLadegerät mit Ladekabel
1xReiseadapter
1xWasserdichter und stoßgeschützter Koffer
1xQuick Start Guide
OPTIONALWindows Notebook

Kontrolleinheit

Dreiecksantenne

Teleskopgestänge

Bei den technischen Angaben handelt es sich um Durchschnittswerte. Bei laufendem Betrieb sind geringfügige Abweichungen durchaus möglich.
